المخططات الإلكترونية - ما تحتاج معرفته

Aucun commentaire :
المخططات الإلكترونية مثل الولصفات . تخبرك بالمكونات التي يجب استخدامها وكيفية خلط المكونات. ولكن بدلاً من استخدام النص  ، يتم استخدام الرسم.
وتسمى أيضًا مخططات الدوائر.


يتم استخدامها إلى حد كبير بنفس طريقة وصفات الطعام. إنها طريقة لشرح كيفية الوصول إلى نتيجة معينة. لذلك عندما تريد إنشاء شيء ما باستخدام الإلكترونيات ، تجد مخططًا  أو تنشئ واحدًا لما تريد بناءه.
عندما يكون لديك مخططاتك الإلكترونية لما تريد بناءه ، فإن الباقي يدور حول اتباع الوصفة فقط.

كيف يعمل؟

يوضح لك الرسم التخطيطي المكونات التي يتم استخدامها وكيفية توصيلها.
تتكون من رموز إلكترونية تمثل كل مكون من المكونات المستخدمة. ترتبط الرموز بخطوط توضح لك كيفية توصيل المكونات.

كيف تساعدني هذه المخططات في إنشاء دوائر إلكترونية؟
عندما يكون لديك مخطط ، فلن تحتاج فعليًا إلى معرفة أي نظرية إلكترونيات. (لكن القليل من الإلكترونيات الأساسية يمكن أن يكون مفيدًا للغاية)

كل ما عليك فعله هو تعلم بعض المهارات العملية مثل تصميم ثنائي الفينيل متعدد الكلور ، ومكان صنع اللوح وكيفية اللحام.

كيف تجد المخططات الإلكترونية؟
عندما بدأت في مجال الإلكترونيات ، لم أكن أعرف أي نظرية إلكترونية على الإطلاق. بدأت ببعض الدوائر البسيطة التي رسمتها على قطعة من الورق ، تحتوي على مكونات بسيطة ومكثفات لإحداث وميض ضوئي.

لقد قمت بتوصيل المكونات باستخدام الأسلاك ولوحة الدوائر القديمة المستخدمة التي قمت بحفر ثقوب فيها. كنت في حالة نشوة عندما جعلتها تعمل! لقد كنت مثل مدمن مخدرات. كنت دائما بحاجة لمزيد من الدوائر.

بدأت في البحث على الإنترنت واكتشفت أنه يمكنك العثور على مخططات لجميع أنواع الدوائر. عندما أدركت ذلك ، بدا الأمر وكأنني وجدت كنزًا سريًا! أصبحت أمتلك الآن معلومات حول كيفية بناء الدوائر الإلكترونية لجميع أنواع الأجهزة.

لذلك إذا كنت تريد العثور على مخططات إلكترونية لمشروع ما ، فما عليك سوى البحث في Google عنها. أنا متأكد من أنك ستجد معظم ما تبحث عنه.

فيما يلي بعض الصفحات التي أحبها باستخدام الدوائر الإلكترونية المجانية.



جهاز قياس حثية الوشيعة و سعة المكثف LC meter

2 commentaires :


مقياس LC الرقمي عالي الدقة
السلام عليكم ,
في هدا الموضوع سأقدم لك عزيزي القارئ جهاز دقيق لقياس قيمة المحاثة للوشيعة وسعة المكثف ويمكنك من خلال المعلومات المتوفرة على هده الصفحة صنعه و اضافته الى قائمة اجهزتك المستعملة في القياس.

يسمى هدا الجهاز lc meter الرقمي ويوفر دقة عالية في القياس لانه يعتمد على تقنية مدهشة في تحديد القيمة المجهولة للمكثف او الوشيعة المرتبطة به.

للاشارة هناك عدة اجهزة متوفرة على الشبكة العنكبوتية لا تتوفر على الكفائة المطلوبة بعكس هدا الاخير الدي يعتبر ثالث و افضل جهاز قياس جربت صنعه لحد الان.

الخصائص الرئيسية
يتوفر هدا الجهاز على مكروكنترولر مما قلص كثيرا عدد القطع الالكترونية اللازمة لصنعه و يتوفر على شاشة بسطرين متوفرة بكثرة ,عموما يمكنك الحصول على لائحة القطع بسهولة , بخصوص البرمجة ادا لم تكن تتوفر على مبرمجة للمكروكنترولر سأوفر لك هده الخدمة لاحقا عبر البريد.

يمكن لهدا الجهاز قياس قيمة سعة المكثف من 0.1pf الى 800nf و الحث من 10nH الى 70mH, دقة القياس جيدة جدا فهي تبلغ أفضل من ± 1٪ من القراءة.

كما أنه يعمل بجهد 9 إلى 12 فولت تيار مستمر ، ويسحب تيارًا متوسطًا أقل من 20 مللي أمبير. هذا يعني أنه يمكنك تشغيله إما من بطارية عادية 9 فولت أو من مصدر خارجي.

طريقة عمل الجهاز
يعتمد الأداء المثير للإعجاب للمقياس على تقنية قياس بارعة تم تطويرها منذ حوالي 10 سنوات بواسطة نيل هيشت ، من ولاية واشنطن في الولايات المتحدة الأمريكية.
يستخدم مذبذب اختبار واسع النطاق يتنوع تردده عن طريق توصيل محث أو مكثف غير معروفة قيمته و يتم قياس التغيير الناتج في التردد بواسطة متحكم دقيق يقوم بعد ذلك بحساب قيمة المكون وعرضه مباشرة على قراءات LCD.


صنع الجهاز

للبدئ في صنع الجهاز يلزمك على المخطط الاساسي, البرنامج و الدارة المطبوعة.

المخطط


عند ملاحظتك للمخطط جيدا و فهمك للعناصر يمكنك استخلاص لائحة القطع بسهولة.

البرنامج


عند تحميل البرنامج يمكنك تمريره للمكروكنترولر باستعمال pickit 3 او k150.

الدارة المطبوعة




يمكنك تحميل الدارة المطبوعة من هدا الرابط و استعمالها مباشرة على صفيحة pcb لصنع البوردة المناسبة.

ستحتاج ايضا لهده الصورة لتحديد موقع كل قطعة الكترونية



حظا موفقا...

جهاز الكشف عن المعادن فليزجو FelezJoo PI

11 commentaires :


جهاز الكشف عن المعادن فليزجو FelezJoo PI
يعتبر هدا الجهاز من أفضل الاجهزة التي تم تقديمها و تعمل على الحث النبضي.
من أفضل الأجزاء المعتادة الموجودة في جميع الأسواق الإلكترونية الشائعة,و قد تم تصميمه من طرف الايراني حميد بدقة عالية.
بما ان الموضوع مهم جدا حرصت على جمع اكبر عدد من المعلومات و تقديمها على طبق من دهب لكل المتابعين الاوفياء .
أول سنبدأ بطرح الوسائل و المعلومات الضرورية لصنع الجهاز
نبدأ بدكر الخصائص أولا
●قابلية رفع وخفض الحساسية
● خاصية تغير التردد
● قابلية التعديل على عرض النبضة
● قابلية التعديل على تأخير
● تعديل تباين الشاشة
●تعديل الضوء الخلفي للشاشة
● رفع وخفض الصوت الصوت
● تغيير نوع الصوت
● خاصية رفض الحديد والمعادن الممغنطة
● معرف الهدف (الرمز العددي لمختلف المعادن)
● المعايرة التلقائية للجهاز
● معامل تصحيح
● Integ.W (تعيين عدد صحيح الفاصل)
● التكيف مع الأرض (عتبة ضبط )
● ضبط سرعة الاستشعار
المخطط
بعدما دكرنا خصائص الجهاز لابأس بأن نتحدث قليلا عن المخطط المستخدم
هناك عدة مخططات منتشرة على الأنترنيت لأن المخطط الأصلي تم تحسينه عدة مرات بهدف جعل الجهاز أكثر استقرارا و يبقى هدا المخطط الافضل و يمكن استعماله اضغط هنا لتحميله



ككل الأجهزة النبضية يحتوي هدا الجهاز على اجزاء رئيسية و هي المضخم لتضخيم الاشارات القادمة من الملف و المكروكنترولر لتحليل هده الاشارات و تقديمها للمستعمل على شكل رنات و أرقام لهدا الغرض وجب استعمال شاشة ال سيدي 16x2

نمر الى قائمة القطع الضرورية لبناء الجهاز

المقاومات

R1,  R17,  R21 ………….…….1K
R2,  R16 ……………………….47 ohm
R3 ……………………………….10K
R4,  R14,  R20 ………….…….4.7K
R5,  R18………………….….  2.2K
R6,  R15…………………….  10 ohm
R7 ………………………….….1.5K
R8 ……………………….…….1.8K
R9 ………………………….….1M one mega-ohms
R10……………………….….  100 ohm
R11,  R12 …………………….390 ohm  – 2W
R13……………………….….  18K
R19……………………….….  22K * All 0.25W1% carbon fil

المكثفات Capacitors

C1…………………………………….  10uF-16v electrolytic
C2,  C3 ……………………..……….18pF ceramic
C4, C5, C7, C8, C9, C14 ………….100nF (or Code 104) ceramic
C18,  C20,  C21,  C23,  C26 ….….100nF (or Code 104) ceramic
C6,  C12 …………………………….100uF-16v (or Code 107) Tantalum
C10 ……………………………..…….5pF (or 4.7 pF) ceramic-high quality
C11……………………………….….  2.2uF-16v (or Code 225) Tantalum
C13,  C17,  C25 …….……….…….470uF-16v electrolytic
C15,  C16 ………………….……….4700uF-16v electrolytic
C19,  C22 …………………….…….1000uF-16v electrolytic
C24 ………………………………..….2200uF-25v electrolytic
 * Ceramic capacitors voltage isn’t important-
*you can Use a capacitor with higher voltage but don’t use capacitors with lower-
voltage at all.

الدرات المدمجة Integrated Circuits

(U1…………..….  ATmega328P-PU (microcontroller) Type 28 pin
U2……………. .  LF357N
U3……………. .  L7805CV,  high quality of 5V regulator
U4……………. .  L7812CV12 volts 1.5 A, high-quality regulator + small and strong

الترانزيزتورات Transistors

T1…………………… BS170 original
(T2 …………………….IRF840 or IRF740 (MOSFET
T3 ……………………BC337

القطع الضرورية الاخرى

X………… 20MHz crystal 20 MHz
D1,  D2 ………………………….1N4148 diode
D3 ……………………………….1N5819 diode
LCD………………………………16*2 character LCD with backlit
SP……………………………… small 8 ohm speaker,  0.2 W or more piezoelectric speaker
BAT ……………………………. Battery 18 to 24 V, 2-4 amps
Coil ……………………………  350uH  – 1 ohm – Spider-loop search (proposed
S ………………………………. .5   high quality push button mounted box mode Contact
PCB……………………………..7.3 x 7.9 cm fiber  – rather than fiberglass

 الدارة المطبوعة
هده صور للدارة المطبوعة المستعملة و هدا رابط لتحميلها على شكل pdf







برمجة المكروكنرولر atmga328
أفضل و اسهل طريقة في رأيي لتمرير برنامج الهيكس و هي استعمال USBASP


تأتي المبرمجة مع كيبل بعشر اسنان كما في الصورة
بعد تثبيت التعريف اللازم بالكمبيوتر يمكن برمجة باستعمال بوردة  للتجارب
في المخطط ادناه طريقة ااربط الصحيح للمبرمجة مع المكروكنترولر
كملاحظة مهمة لا يوجد بالمخطط مصدر تغذية للمكروكنترولر ،حسب تجربتي يجب توفير تغذية منفصلة للمكرو كي تنجح البرمجة ل
F7 D1 FC بيرنر ايفي ار وادخال الفيوزات الخاصة كما في الصورة قبل البرمجة لتمرير كود الهيكس الخاص بالجهاز يمكن استعمال برنامج اكستريم

يمكنكم مشاهدة عملية تمرير البرنامج بالفيديو على قناة ثقافة المعرفة.
و هذا مخطط ربط ازرار التحكم في الجهاز
بعد تجميع الجهاز









pirat او pirat صنع كاشف المعادن الروسي البسيط دو القدرات العالية..

11 commentaires :

Pi--rat
RAT تعني جهاز الكشف عن المعادن
PI تعني النبضي .
لقد حاز جهاز الكشف عن المعادن هذا على شهرة جهاز بسيط وغير مكلف ، وعدد صغير من الأجزاء غير النادرة المتوفرة ، مع التجميع الصحيح والأجزاء الصالحة للخدمة ، ويعمل الجهاز على الفور ، دون أي إعدادات تقريبًا.

 لا يوجد تمييز في هذا النوع من أجهزة الكشف عن المعادن ، حيث تتفاعل المعادن غير الحديدية والفلزية بنفس الطريقة تقريبًا. ولكن مع مهارات معينة ، يمكنك فهم الهدف تحت المستشعر.

خصائص جهاز الكشف عن المعادن PI-RATE
جهد الإمداد: 9 - 12 فولت .
تيار الاستهلاك: 30-40 مللي أمبير .
عمق الكشف عن العملات المعدنية (25 مم): 20 سم .
عمق الكشف عن المعادن الخشنة: 150 سم .

بالطبع ، يعتمد الأداء كثيرًا على الأجزاء المستخدمة ، وقطر الملف ، وجودة الصنع ، وما إلى ذلك.
رسم تخطيطي للكشف عن المعادن القراصنة





www.geeculture.com


تحميل الدارة المطبوعة
 بصيغة pdf

هناك العديد من الخيارات المختلفة لأنظمة الكشف عن المعادن PIRATE والتعديلات عليها.
1 نظام الترنزستورلز
يعتمد هدا المخطط على الترنزستورات لتوليد النبضات و الايسي k157 كمستقبل.


 الدارة المطبوعة


2 نظام المؤقت الزمني 555 و المستقبل k157








الدارة المطبوعة








ملف للكشف عن المعادن
الخيار الأول

يتم لف الملف على مغزل يبلغ حوالي 200 مم ، ويحتوي على 25-30 لفة من الأسلاك
من الأفضل لف عدد الدورات 30 ثم تقليلها أثناء عملية الضبط ، وتحقيق أقصى قدر من الحساسية. للقيام بذلك ، نحضر عملة معدنية إلى الملف ونتحقق من عدد الدورات التي "يتم التقاطها" للعملة من أكبر مسافة.













كيفية صنع جهاز Bfo او(beat-frequency oscillator)

5 commentaires :
مرحبا أصدقائي موضوع اليوم يدور حول جهاز شهير اسمه Bfo او(beat-frequency oscillator)
و هو اقدم وابسط نوع من انواع كاشف المعادن ،ويمكن اعتباره مثالا جيدا للمبتدئين لتعلم و فهم كيفية عمل اجهزة كاشف المعادن.
يعتمد هذا الجهاز على مذبذبين متقاربين في التردد الاول يستعمل كمرجع و الثاني للبحث. وهذا هو المخطط الذي تم اعتماده




L1 ملف الضبط
L2 ملف البحث


للاستخدام في الخارج على الأرض ، "يجب أن يكون للملف درع فاراداي " ، أو لن يكون له أي فائدة بسبب تأثيرات الأرض
مخرجات هذان المذبذبان يتم ادخالهما في الميكسر او الخلاط الذي ينتج إشارة تحتوي على مجموع و مكونات التردد
يتم تمرير هذه الاشارة الى مرشح تمرير منخفض يزيل التوافقيات. طالما تم ضبط المذبذبين على نفس التردد فلن يكون للخرج إشارة.
عندما يزعج جسم معدني المجال المغناطيسي لوشيعة البحث يتغير تردد البحث قليلا و ينتج الكاشف اشارة صوتية
إلا انها هذا الجهاز لم يعد يصنع من قبل مصنعي اجهزة كشف المعدن المحترفين رغم انها بسيطة و غير مكلفة.
تم في السبعينات اضافة بعض الميزات الجديدة مثل التمييز و تم انتاج نسخ اكثر تقدما مثل vlf و pi
و سرعان ما تم استبدالها باجهزة اكثر تطورا.
لكن لا يزال هذا الجهاز عنصرا مثيرا للفضول لانه لم يبح بكل اسراره بعد.
نسخة هذه الحلقة اثارت اعجابي لانها كشفت عن علبة حليب لمسافة نصف متر و صفيحة حديدية لمسافة متر تقريبا ما لم اكن انتظره.
يتميزهذا الجهاز ب:
 بتصميمه البسيط باستخدام مكونات متاحة بسهول
سهل البناء والتركيب
خفيف الوزن مناسب للتشغيل المحمول
استهلاك منخفض للطاقة مناسب لتشغيل البطارية
تصميم صغير ومدمج

جربت عدة وشائع كما ستشاهدون في الفيديو و تبين ان النوع المناسب هو الاقل عددا ما بين 25 و 60 ورة تقريبا.


هدا رابط من اجل تحميل نسخة من البوردة مطبوعة بي دي اف


لائحة القطع موجودة على المخطط

تابع الفيديو....







كيف يعمل المؤقت الزمني او التايمر ne555

1 commentaire :

السلام عليكم

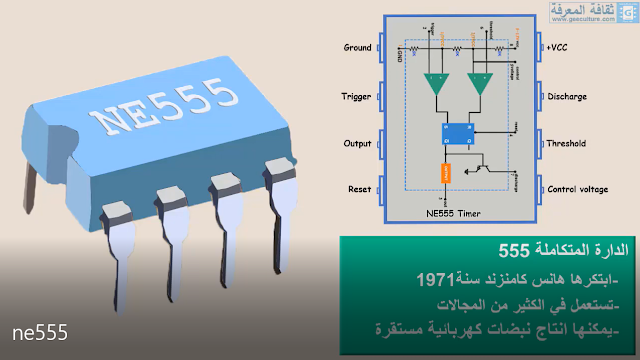

موضوع اليوم هو الايسي 555
يحتوي هذا المركب الالكتروني على ثمانية ارجل و يستعمل في عدة مجالات
في تدوينة اليوم سوف نتعلم كيف تعمل هذه الدارة الالكترونية.
اخترع هانس كامنزند هذه الدارة سنة 1971
تتميز هذه الدارة المتكاملة بقدرتها على انتاج نبضات كهربائية مستقرة،
و يمكنها العمل على ثلاثة اوضاع:
الوضع احادي الاستقرار
الوضع ثنائي الاستقرار
الوضع عديم الاستقرار
لنلقي نظرة اولية على ماذا يحتوي هذا المركب الالكتروني.



هذا هو المخطط الالكتروني للدارة المتكاملة.
يتكون هذا المركب الالكتروني من 24 ترنزستور
دايودين و 17 مقاومة
لتسهيل فهم هذا المخطط تم تمثيله بالرسم البياني التالي
بتقسيمنا لهذا المخطط الالكتروني يتكون من مقارنين ، مبدل فليب فلوب flip-flop ،مرحلة الخروج و الترنزستور هنا يسمى ترنزستور التفريغ .
يتكون مقسم التيار voltage divider من ثلاث مقاومات متساوية .



و ذلك من اجل انشاء مرجعين للتيار .
المرجع الاول هو تيار الدخول مضروب في 2/3
و المرجع الثاني هو تيار الدخول ضرب 1/3
يتراوح تيار الدخول بين 5 و 15 فولط



ثم نجد المقارنان، ويتمثل دورهما في مقارنة التيار المتغير الذي يدخل عبر المدخل الموجب و المدخل السالب ، اذا كانت قيمة التيار الموجودة في القطب الموجب اكبر من قيمة التيار الموجودة في القطب السالب يخرج القيمة 1.
اذا كان العكس و هو قيمة التيار الموجودة في القطب الموجب اصغر من قيمة التيار الموجودة في القطب السالب يخرلنا المقارن القيمة 0.
مثلا اذا وضعنا 12فولط في المدخل الموجب و 8 فولط في المدخل السالب نحصل على واحد1 في الخروج و نحصل على العكس اذا وضعنا 12فولط





ف2:31
المدخل السالب للمقارن الاول مرتبط بالمرجع2/3
و المدخل الموجب مرتبط بالرجل6 بحيث يمكننا التحكم في هذا المقارن من الخارج
و المقارن الثاني عكس المقارن الاول فالمدخل السالب مرتبط بالرجل 2 بحيث يمكن التحكم به من الخارج و المدخل الموجب مرتبط بالرجل 2/3
مخرجي هذان المقارنان مرتبطان بمداخل القلاب
فليب فلاب



تعني sتشغيل وr reset او اعادة القلاب الى وضعه الاول.
عندما تاتي الاشارة 1 الى المدخل س يتم تشغيل هذا القلاب و ذلك باخراج واحد من المخرج q و الصفر من الرجل q^
و عندما يتلقى الاشارة واحد عند المدخل r يتم قلب المخارج qوq^
فتصيرq=0 و q^=1
بالاضافة الة ذلك يمكن عمل reset لهذا القلاب من الخارج باستعمال الرجل 4.
مرحلة الخروجoutput دوره يقلب الاشارة ، عندما يتلقى 0من q^ فهو يقلبها فتصير1 و العكس صحيح.
و هو مرتبط بالرجل 3 و يمكنه تحمل 200ma فقط .
مخرج q^للقلاب مرتبط ايضا بترنزستور التفريغ وهذا مثال اولي كيفية تشغيل المركب الالكتروني على الوضع احادي الاستقرار:
من اجل ذلك سنحتاج الى قاطعين للتيار و مقاومتين.



المقاومة الاولى مرتبطة بمدخل التيار و الرجل reset القاطع s1 يربط الرجل reset بالسالب المقاومة r2تربط المدخل trigger بالموجب والقاطع s2 يربط المدخل trigger بالارضي او السالب .
اذا ضغطنا على القاطعين s1و s2 فاننا نحول الرجلين reset و trigger الى الوضع .
في الوضع الاولي المقارنان يخرجان الاشارة 0ما يعني ان مخرج المؤقت 555 يخرج لنا الوضع 0 اذا ضغطنا على القاطع s2 فاننا نحول الرجل trigger الى الارضي او السالب .



فيخرج لنا هذا المقارن 1ما يعني ان q^للقلاب يخرج لنا الاشارة0 وتحول لنا المرحلة الاخيرة output هذه الاشارة الى الرقم 1 و بذلك يخرج لنا المركب555 1من الرجل 3 و يبقى محتفظا بهذه الحالة و ذلك رغم رفعنا الضغط على القاطع s2 .
عندما نضغط على القاطع s1 5:56
فانه يتحول الى الوضع الاول .
في المثال الثاني سنشاهد كيف يعمل هذا المركب الالكتروني في الوضع احادي الاستقرار ،من اجل ذلك سنستعمل هذا المخطط

المدخل trigger للمقارن الثاني مرتبط بمدخل التيار ما يعنب انه سيخرج لنا القيمة واحد اما المدخل threshold للمقارن الاول فهو في الوضع 0ما يعني ان مخرجه ايضا يساوي 0 و ذلك لان المخرج q ^في وضع الاشتغال و لذلك فان الترنزستور في حالة اشتغال ايضا مما لا يسمح للمكثف بالشحن و لتحويل المخرج 3من الصفر الة واحد
فيجب علينا الضغط على الزر 2 مما سيحول المدخلtrigger الى السالب و بذلك يخرج لنا المقارن الرقو واحد و المرتبط بالمدخل s للقلاب مما سيجعل المخرج q^ للقلاب يتحول الى الرقم 0 والمخرج3يتحول الى الرقم واحد، و في هذا الوقت بالضبط يتوقف تشغيل الترنزستور مما يسمح للمكثف باعادة


الشحن و بذلك يحتفظ التايمر 555 بهذا الوضع الة ان تصل قيمة التيار بين رجلي المكثف 2/3من تيار الدخول وبذلك يرتفع التيار عند المدخل الموجب او threshold للمقارن الاول فيخرج لنا الرقم واحد مما سيعيد القلاب الى وضعه الاول فيحول المخطط بكامله الى الوضع الاول و بالتالي اخراج واحد من الرجل 3 و بهذا نستنتج ان المدة التي يبقى فيها المخرج 3 في حالة اشتغال هي المدة التي يحتاجها المكثف في الشحن و يمكن التحكم في هذه المدة بتغيبر القيمة c1 و تغيير قيمة المقاومة r1.

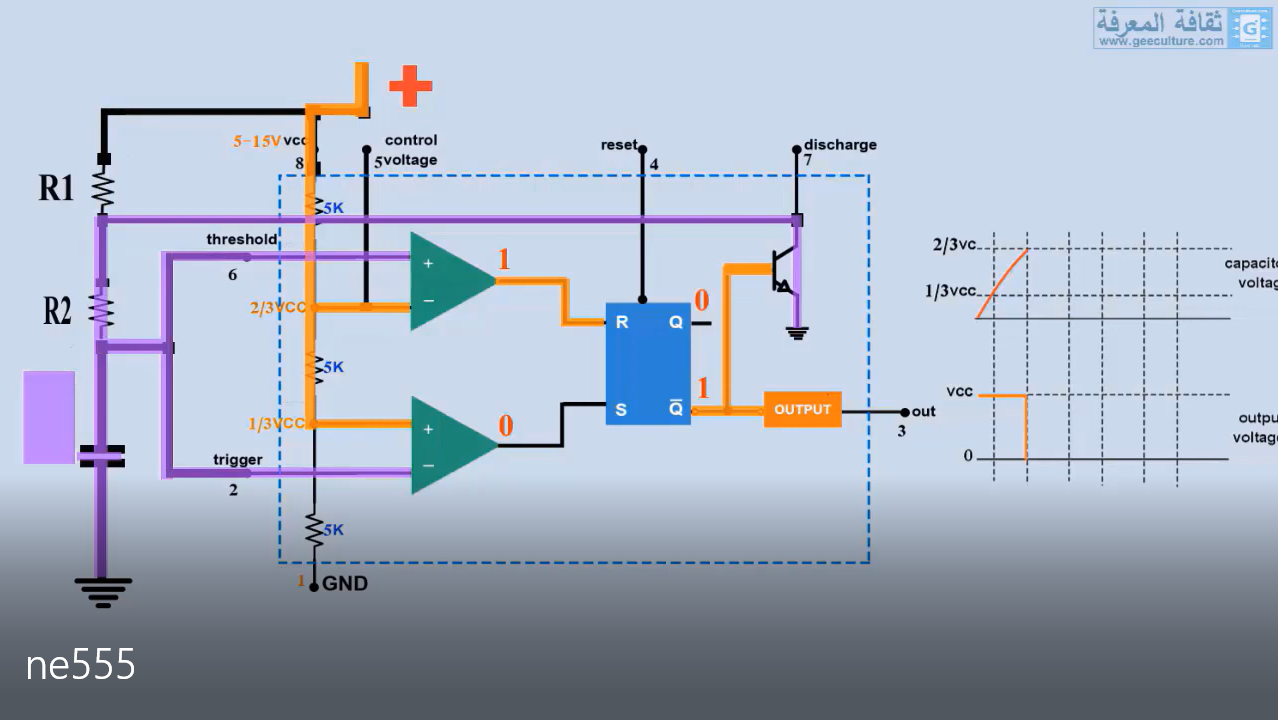

اما الان دعونا نشاهد كيف يعمل التايمر في الوضع عديم الاستقراى.


في هذا الوضع يعمل هذا التايمر كمذبب وهو لا يحتفظ بوضع معين فيستمر بين صفر و واحد الى حين ايقاف تشغيله وهذا المثال للمخطط الذي يمكننا من خلاله انتاج هذه النبضات.


المدخلين threshold وtrigger مرتبطان فيما بينهما ثم المكثف يرتبط بنقطة الالتقاء و الرجل الاخرى المرتبطة بالسالب
الرجل7المرتبطة بالترنزستور مرتبطة بنقطة التقاء المقاومتين r1وr2 .
و بهذا لن نحتاج الى اي قاطع للتيار .
......
عند التشغيل الاول يبدأ المكثف بالشحن يعني تبدأr1و r2 بشحن المكثف فيخرج لنا المقارن الثاني الرقم واحد من المخرج لان القيمة trigger اصغر من 1/3 ما يعني ان q^ تخرج لنا القيمة 0 و ترنزستور التفريغ في حالة توقف .
و بهذا يكون مخرج التايمر في الوضع 1.


عندما يصل التيار المتواجد داخل المكثف الى النقطة 1/3 يتحول المخرج للمقارن الثاني الى الرقم 0 لكن القلاب يحتفظ بقيمته.


عندم ا يصل التيار في المكثف الى القيمة 2/3 سوف يتسبب المدخل threshold في المقارن الاول في اخراج الرقم 1 ثم سوف يتم تشغيل المدخل r من القلاب وبذلك يخرجلنا المخرج q^ الرقم واحد .
و بهذا يتم تشغيل ترنزستور التفريغ بعده يبدأ تفريغ المكثف من هذه النقطة .


و في هذه المدة يتخذ المخرج القيمة 0 و يكون مخرجي المقا رنين في 0 مما يسمح للقلاب بالاحتفاظ بهذه الوضعية الى ان تصل القيمة داخل المكثف 1/3 vcc في المدخل trigger للمقارن الثاني .
و بهذا يبدأ المكثف في الشحن من جديد،



ظاهرة الشحن و التفريغ للمكثف تجعل التايمر يخرج القيمة 1تارة و القيمة 0 تارة اخرى الى ما لا نهاية .
و يمكن حساب الوضع الذي يبقى فيه تيار الخروج في الوضع 0 و الوقت الذي يبقى في تيار الخروج في الوضع واحد.
High Time
Th=0,693×(R1+R2)×C1
Low Time
TL=0,693×(R2)×C1

Periode for once cycle:
T=Th+TL=0,693×(R1+2R2)C1

Frequency:
f=1/T=1/0,693×(R1+2R2)C1
Or
f=1.44/((R1+2R2)C1)hz
